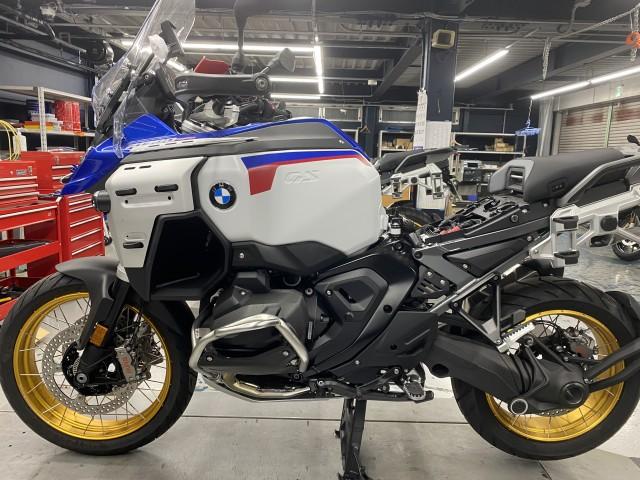

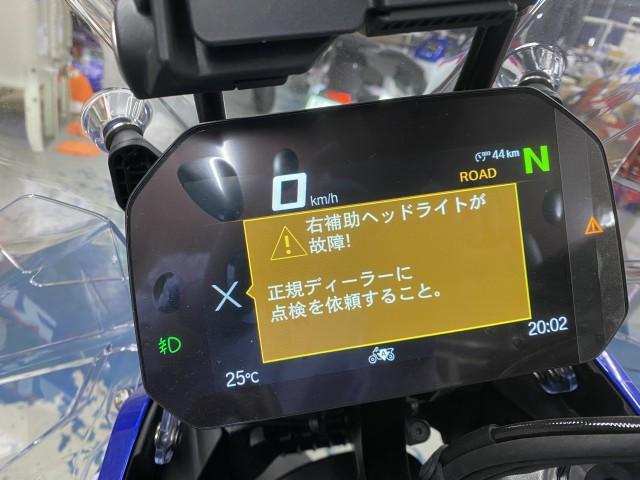

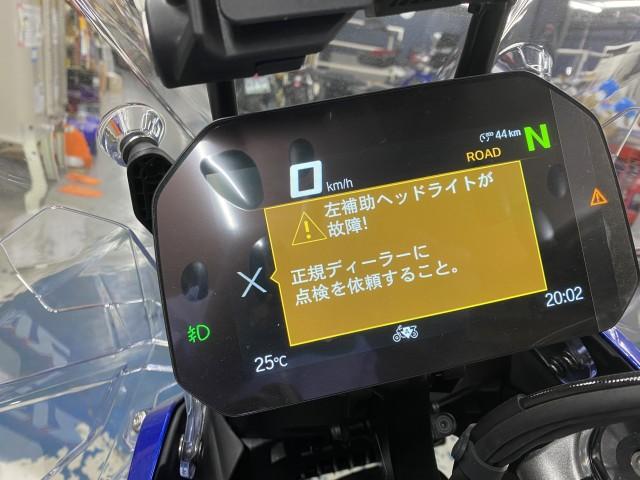

今回はBMW R1300GSAにお乗りのお客様より、 「純正フォグライトが点灯しない」 「TFTメーターにフォグライト関連のエラーメッセージが表示される」 とのご相談をいただき、ご入庫いただきました。 近年のBMW Motorrad車両は従来の単純な電源供給回路ではなく、各コントロールユニットがCAN-BUS通信によって相互監視を行っています。そのため、フォグライトが点灯しない場合でも、単純にヒューズや電球を点検するだけでは正確な故障診断はできません。 まずBMW純正診断システムによる故障メモリーの確認を実施。その後、配線図に基づき電源回路と通信回路の測定を進めました。 測定の結果、左右フォグライト回路には正常な12V電源が供給されていることを確認。しかし、フォグライト制御に必要なCAN通信ラインの信号電圧が正常値を示していませんでした。 この時点で、 ・フォグライト本体不良 ・配線断線 ・カプラー接触不良 ・コントロールユニット不良 など複数の可能性が考えられます

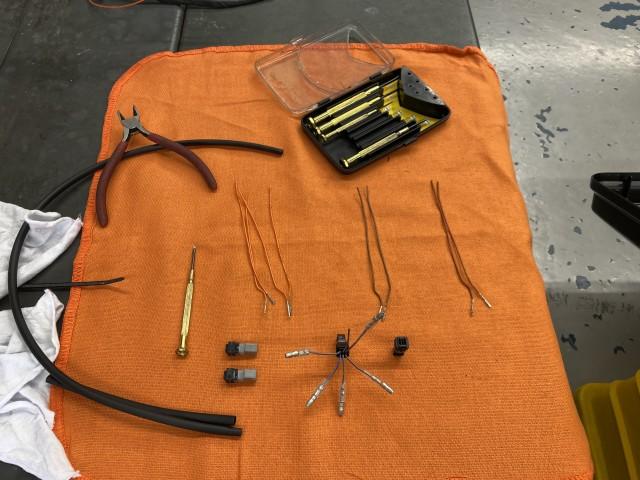

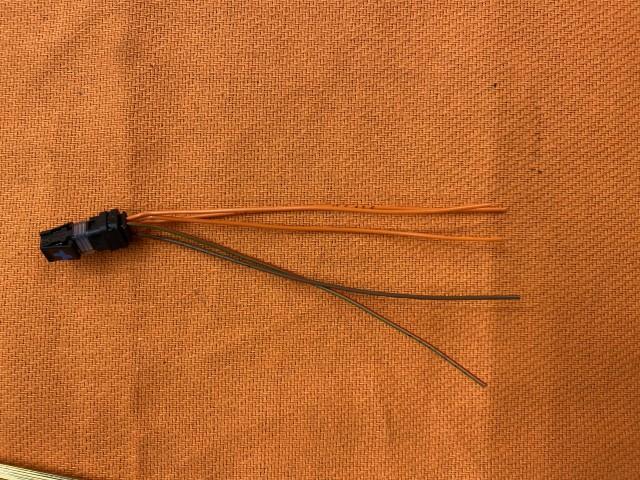

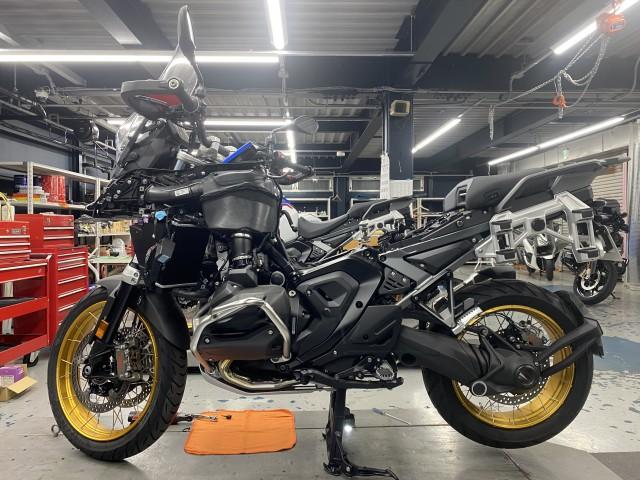

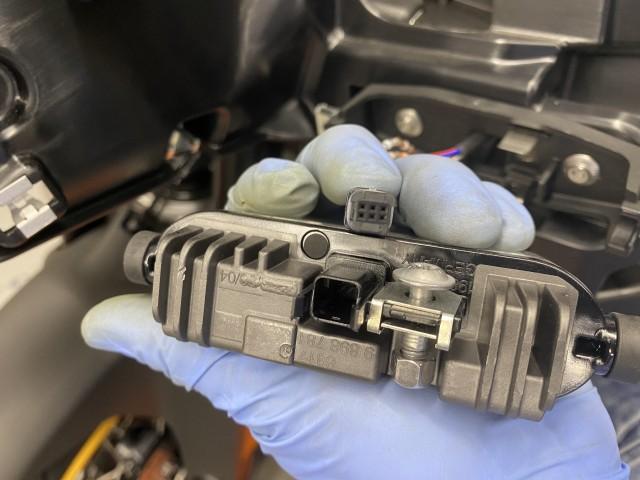

そこで外装を分解し、フォグライト回路から車両側コントローラーまで順次測定を実施。結果として車両コントローラー本体は正常に作動していることを確認しました。 さらに解析を進めると、車両側がフォグライト回路に異常を検知した際、自動的に保護モードへ移行し、通信を停止させている状態であることが判明。 BMWの最新世代車両では、回路保護およびコントローラー保護のため、断線・短絡・異常抵抗値を検知すると出力を停止するフェイルセーフ制御が組み込まれています。 原因特定のためフォグライトカプラーを分解点検したところ、内部のメス端子がわずかに拡張しており、カプラー接続状態であってもオス端子との接触圧が不足していることを確認しました。 一般的な目視点検では見落としやすいレベルの不具合でしたが、この接触不良によって通信エラーが発生し、車両側が回路異常と判断して保護機能を作動させていたものと考えられます。 今回は不良端子を新品へ交換し、接触抵抗値および通信状態が正常であることを確認。 しかしBMWの保護モードは、原因を修復しただけでは自動復帰しないケースがあります。

そのためBMW純正診断システムを使用し、回路保護状態の解除とシステムリセットを実施。 修理後は実走行レベルでの動作確認を行い、 ・フォグライト正常点灯 ・故障メモリー消去確認 ・エラーメッセージ再発なし ・CAN通信正常 を確認し、修理完了となりました。 最新のBMW Motorradは非常に高度な電子制御システムを採用しており、単なる部品交換ではなく「なぜその故障が発生したのか」を論理的に追及する診断技術が求められます。 当店ではBMW純正診断機、配線図、電圧測定、通信解析を組み合わせ、原因を一つひとつ切り分けながら正確な故障診断を行っております。 フォグライト不点灯、TFTメーターの警告表示、電子制御系トラブルでお困りの際は、ぜひお気軽にご相談ください。
