2025/04/02 12:38:17 更新★ZX-25R バルブクリアランス計測作業★カワサキ Ｎｉｎｊａ ＺＸ－２５Ｒ
作業実施日 2025/04/02

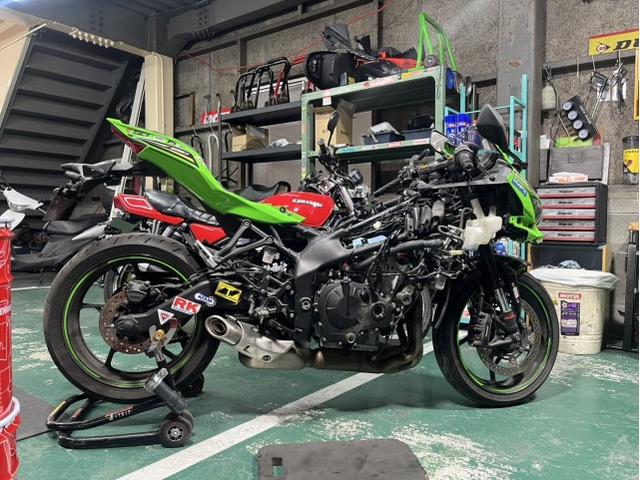

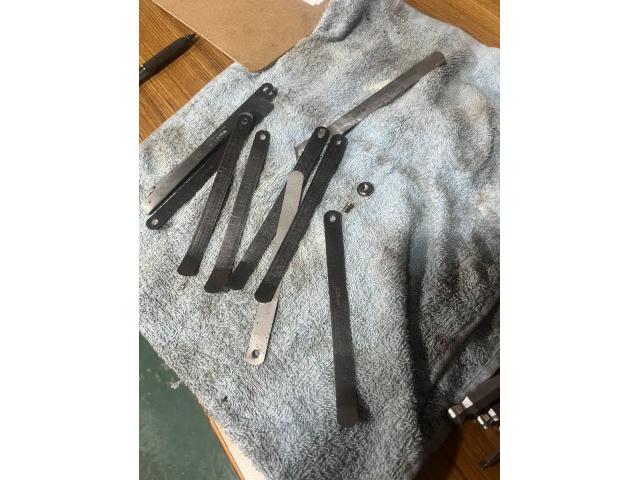

ZX-25Rのバルブクリアランス調整です 調整作業もそうですけど シリンダーヘッドまでに辿り着くのも一苦労 カウルやタンク、インジェクターなど かなり取り外します そしてバルブクリアランスの計測 シックネスゲージという 0.01mm単位で10枚のペラペラの板を組み合わせて 隙間を計測していきます

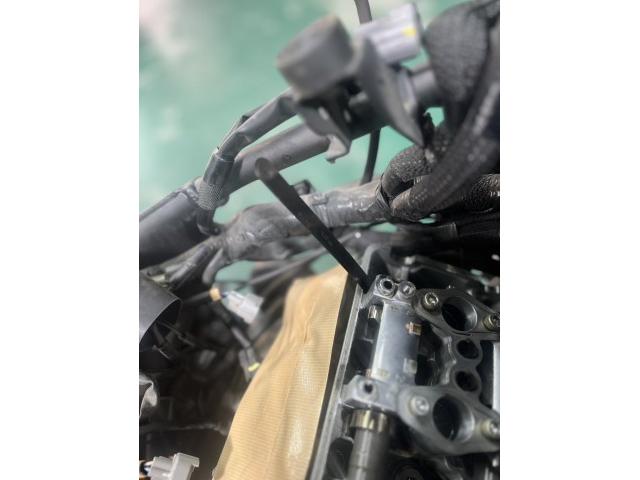

こんな感じでカムとシムカバーの間に差し込んで 隙間を計測していきます 何度もゲージの厚みを変更して しっくりくるまで繰り返し計測です 経験を重ねてくると そのしっくり具合が感覚でわかり始めます 仙人かよ！（笑）

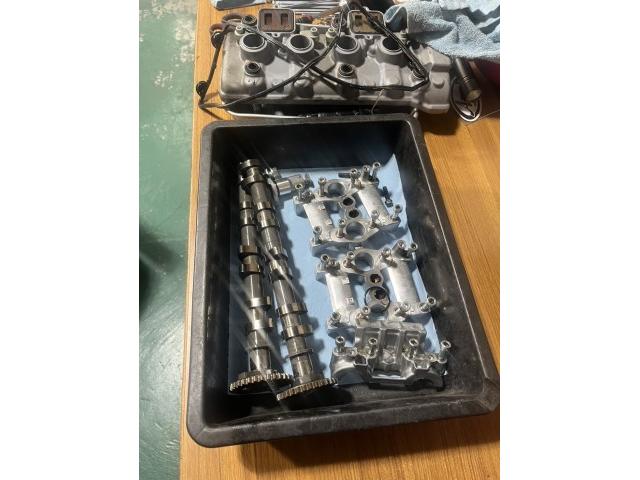

計測が終わりヘッドカバーやカムホルダーやカムが取り外されました

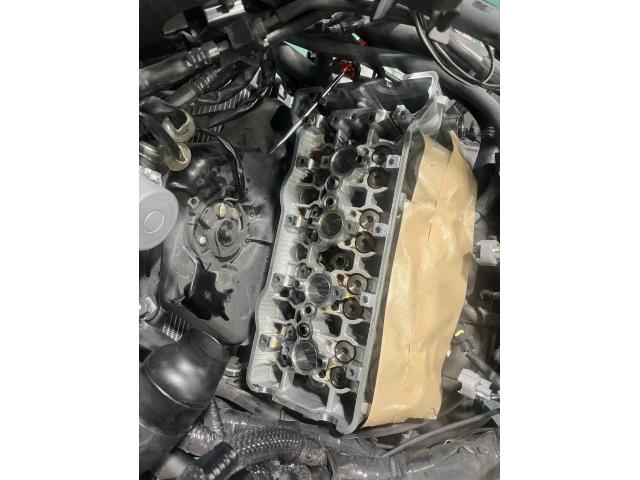

シリンダーヘッドはこんな感じです カムチェーンが落ちないようにドライバーで支えられています（苦笑）

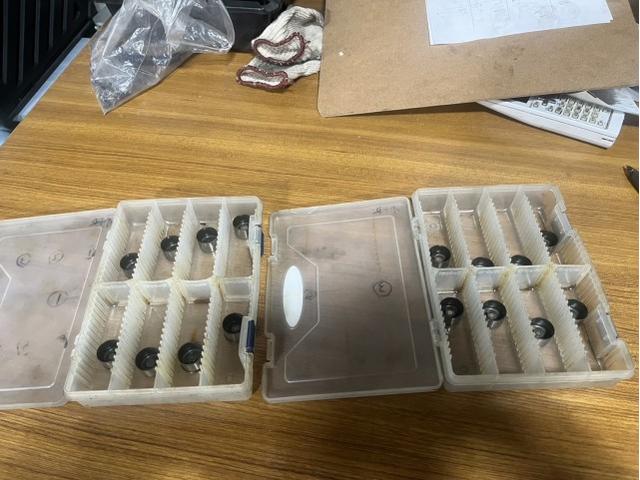

取り外されたシム（調整する部品）やシムカバーは 計測箇所ごとに分別しています

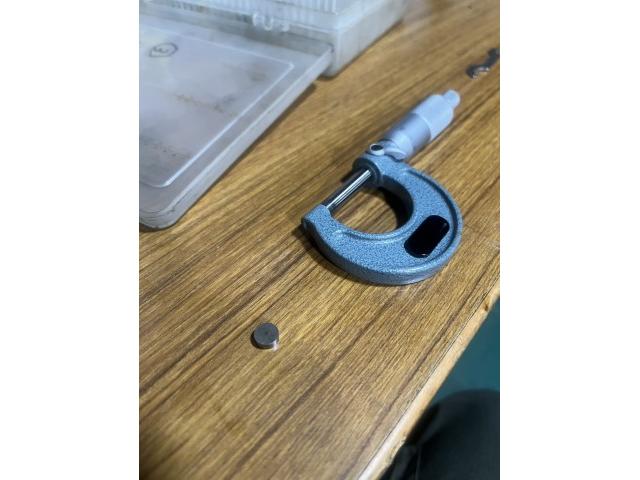

シムの厚みを計測する為に使う計測工具は マイクロメーター、もちろんミツトヨ製 これで1/100ｍｍまで計測できます クリアランスが広いのか狭いのかで このシムの厚みを変更することによって 規定値に近づけていきます なんとも地味な作業 でも、めちゃくちゃ大事な作業でもあります
１６バルブなので 一連の作業を１６か所、すべてに行います(^^; 今日は説明するだけでも疲れる作業でした（笑） 作業はまだまだこれからです！
対象車両情報
- メーカー・ブランド
- カワサキ
