カワサキWシリーズの特徴的な部分の「ベベルギヤ」 正確にはほんのわずかオフセットしているので、「ハイポイドギヤ」と呼ぶのでしょうが、カワサキがベベルギヤとしているので、そう呼びましょう 整備や調整にはちゃんとした知識が必要ですね。サービスマニュアルからでは理解が困難な構造的な事や感覚的な事など、独特のシステムです。

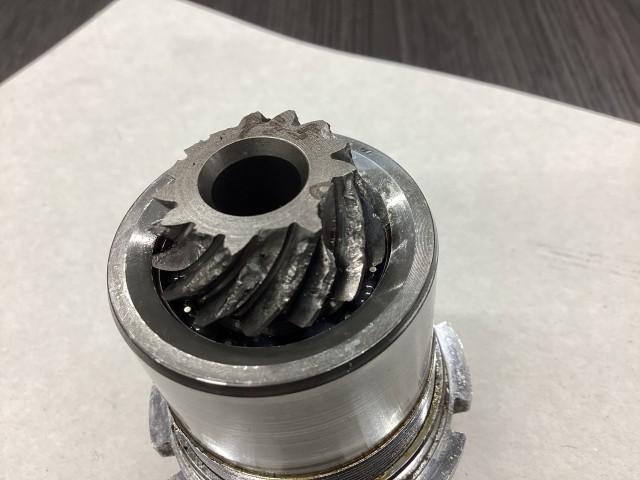

カムシャフト側、ドライブギヤが破損しています。 オイル切れなどで、ギヤを保持しているベアリングにガタが出て破損に至るケースもありますが、「バックラッシュの調整不良」で破損させてしまうケースも。 ギヤ自体の耐久性は十分あるので、そうそう壊れる事はありません。バックラッシュ調整もほとんど行う必要もないのですが、それでもやってしまい、イジリ壊しているケースが

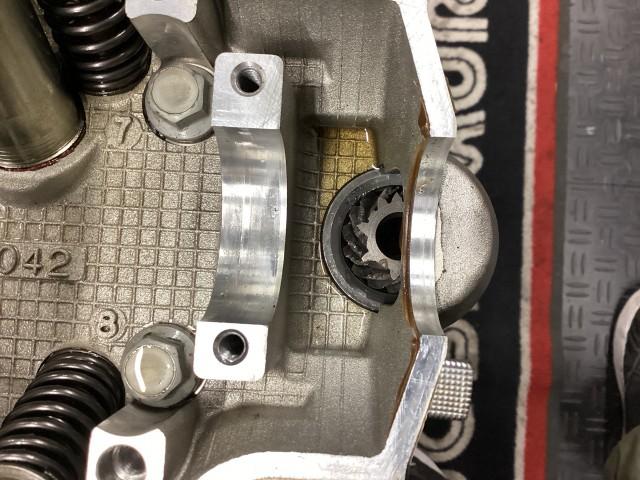

幸いにもギヤ飛びは起こしていませんでしたので、カムタイミングはずれていませんでした。バルブはついていないでしょう

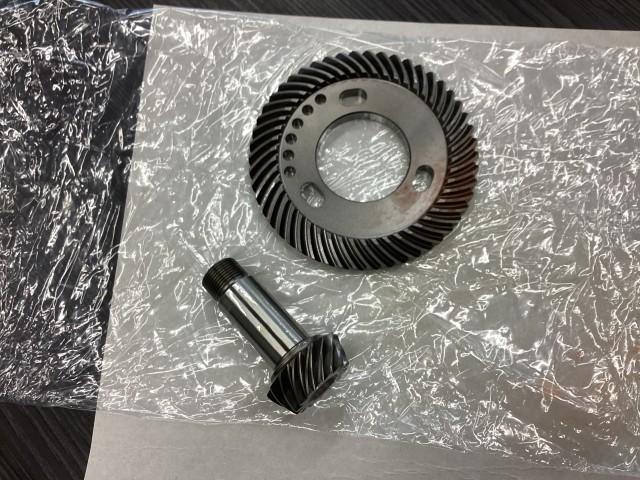

ベベルギヤの交換を行います。 ギヤは共加工されているので、ドライブ、ドリブンのセット交換となります。

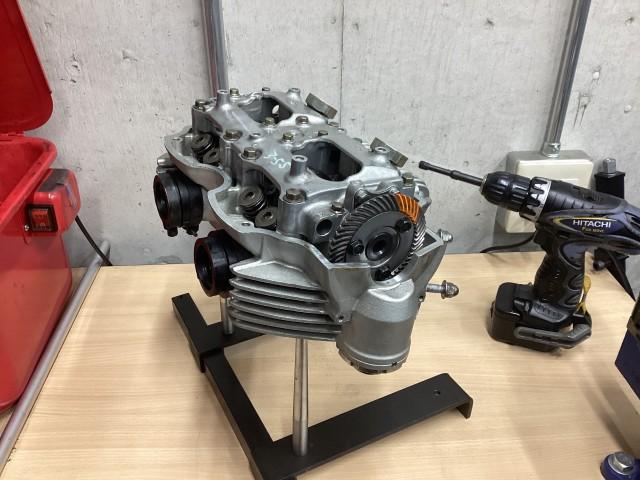

使用するヘッド、カムシャフトに合わせてギヤの歯当たりを調整します。 調整時は冷間での作業ですので、エンジンが温まった時に適切な歯当たりになるよう追いシムを入れます

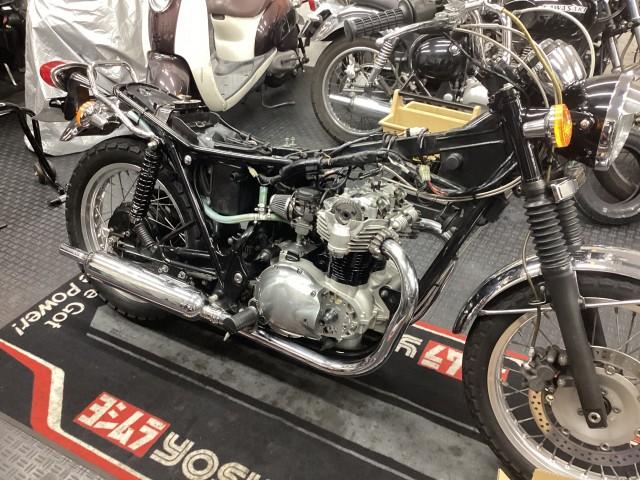

後は車両に組付けてバックラッシュ調整へと作業は続きます。
