2025/09/29 18:45:37 更新クロスカブ１１０ デイトナ スレンダーUSB TypeA+C ＆ マルチマウントバー取付 ホンダ クロスカブ１１０
作業実施日 2025/09/29

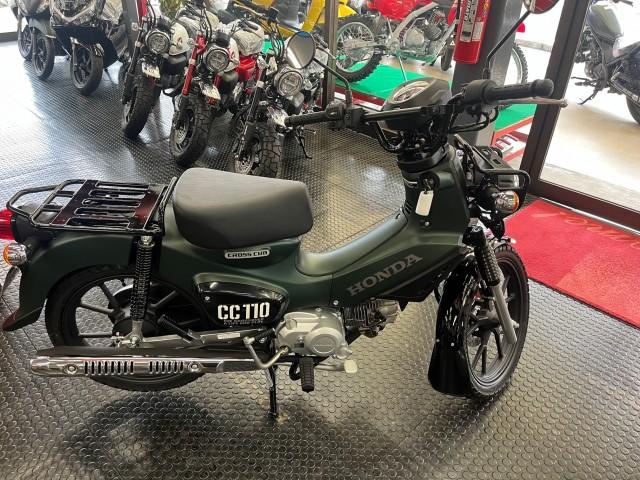

クロスカブ１１０にデイトナのスレンダーUSB TypeA+Cとマルチマウントバーの取付をご依頼いただきました。

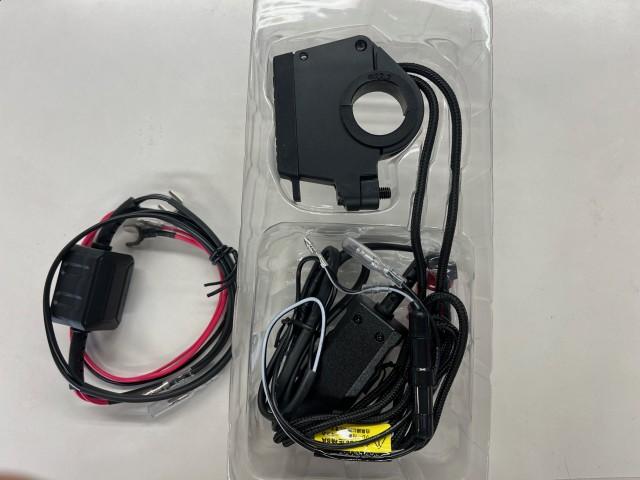

今回取付けるのスレンダーUSB TypeA+Cは２０２５年の春ごろに発売になった新製品です。 開梱して気づいたのが変圧器とは別に見慣れない四角い物が。 この四角い物はリレーでした。TypeAの2ポートにはリレーなんて付いてないんですけどね。

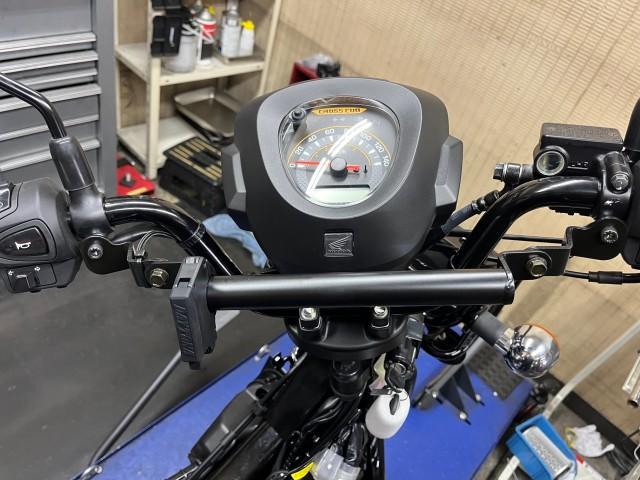

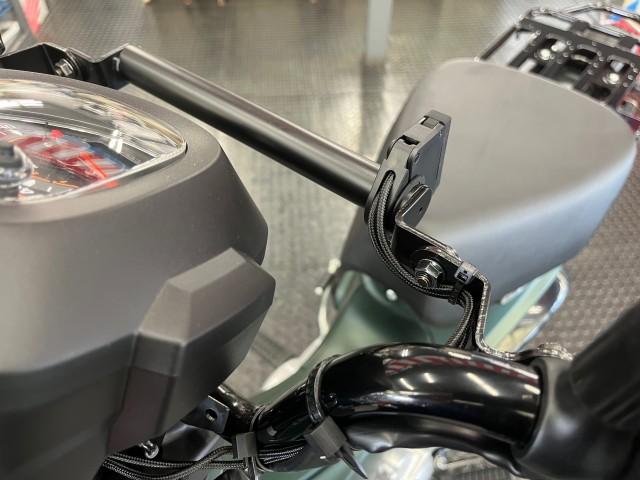

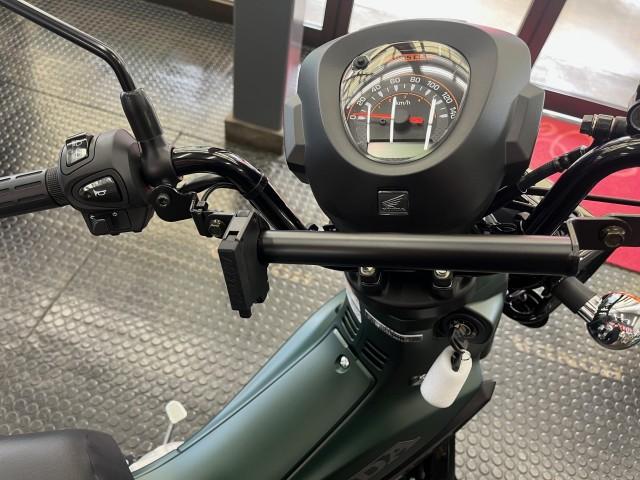

まずは本体の位置。今回はマルチマウントバーを取付けることもありこの位置に。 スイッチハウジングとミラーホルダーの隙間やミラーホルダーのすぐ右隣りはマルチマウントバーの取付に支障をきたすのでこの組み合わせならここが最善かと。

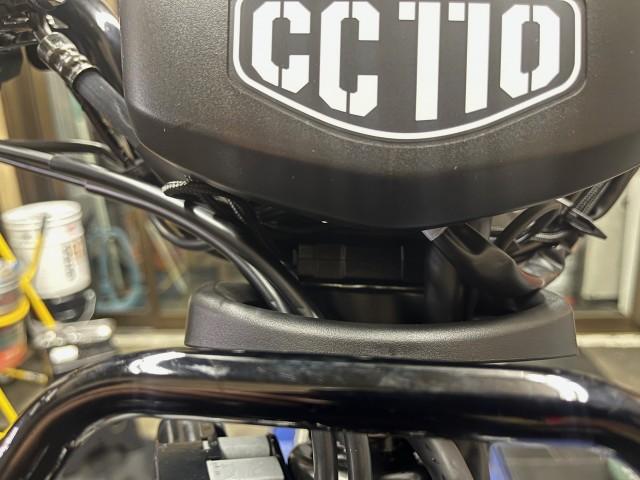

変圧器はメーター下に。 ステアリング操作でハーネスガイドと擦れそうな位置はコルゲートチューブで保護しました。

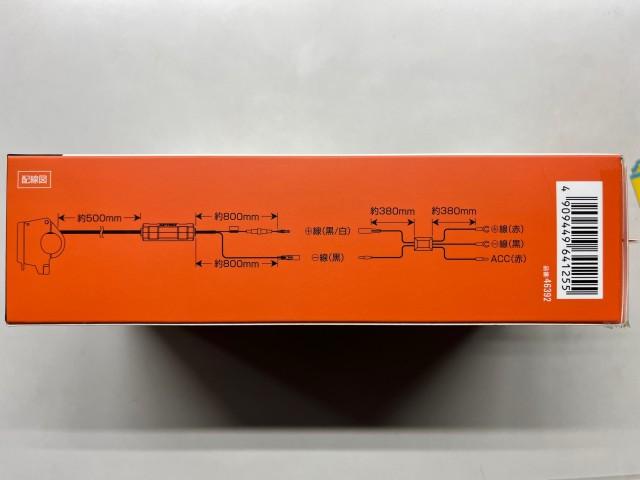

次は電源を取る位置ですが、 箱の配線図の通りリレーはバッテリーから遠くに設置できません。
ACC電源はリヤブレーキスイッチにサブハーネスを割り込んで電源取りました。

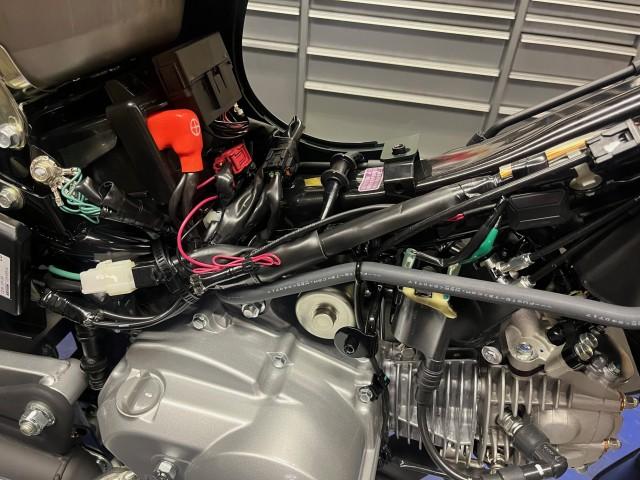

リレー本体はスロットルボディの上あたりに。

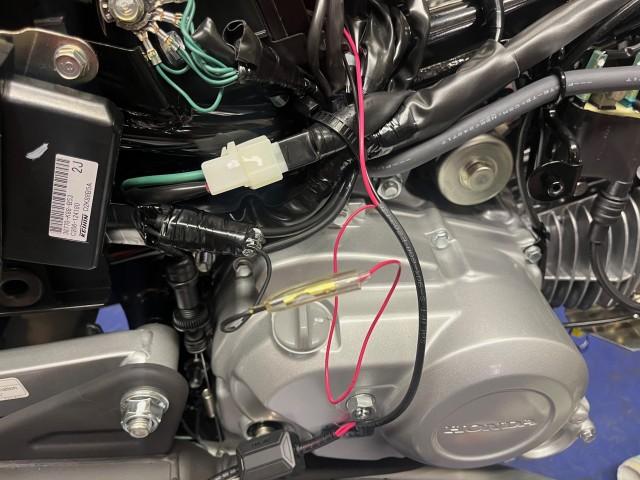

電源付近の配線をまとめたらこんな感じです。

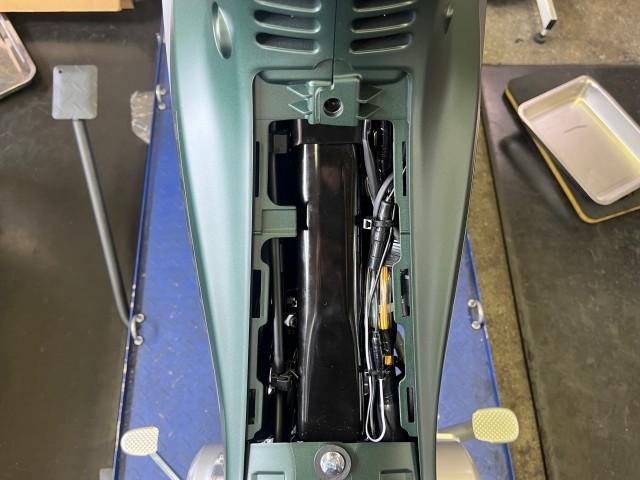

ヒューズは画像の様にセンターカバーさえ外せばアクセスできる位置に固定。 万が一のトラブル時の整備性を上げておきました。
電源がきちんと取れてるのを確認出来たら外装を元に戻して完成です!
費用
| 項目 | 数量 | 単価（円） | 金額（円） | 消費税 | 区分 |
|---|---|---|---|---|---|
| スレンダーUSB TypeA+C | 1 | 6,380 | 6,380 | 税込み | 部品 |
| サブハーネス | 1 | 550 | 550 | 税込み | 部品 |
| 取付工賃 | 1 | 6,600 | 6,600 | 税込み |
| 課税-小計（①） | 0円 |
|---|---|
| 消費税（②） | 0円 |
| 税込み-小計（③） | 13,530円 |
| 消費税 | 1,230円 |
| 非課税-小計（④） | 0円 |
| 値引き（⑤） | 0円 |
| 総額（消費税込）（①+②+③+④+⑤） | 13,530円 |
|---|
