2018/12/03 12:13:38 更新ホンダ TLR200 電装12V化 オフロードバイク修理・カスタム 広島市東区戸坂 バイクショップフォレストホンダ TLR200
最近は6Vの電球が減って来ていますし、6Vではヘッドライトも暗く、明るくも出来ません。ホンダ TLR200(TL125も同じ)もその車両の一つ。こういう悩みを解消するには12V化に擦るのが一番です。 ありがたい事にキット出ているので手軽に出来ます。(^^♪

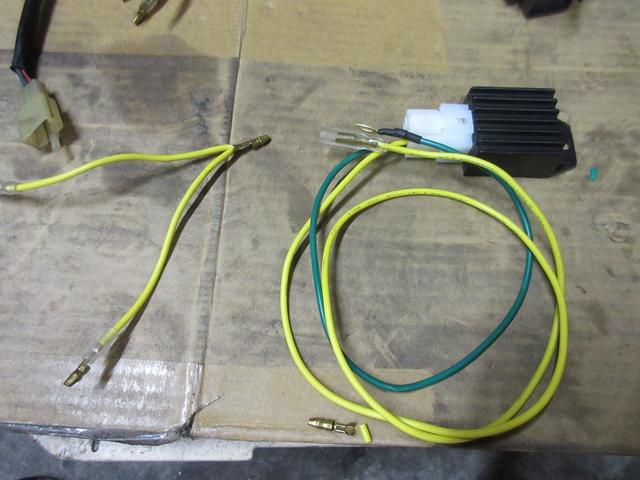

これが、12V化のキットの内容。 メインのレギュレートレクチファイヤーとACレギュレター、12V用ウィンカーリレーです。 写真は取り付けられる様に加工と追加配線を加えたものです。
純正の6Vレギュレターはシート下にありますし、タンク下に配線がありますので、この様な姿にして作業開始です。 純正と同じ色の配線ですので、同じように繋ぎ替えます。この時、ジェネレーターからの車体ハーネス側の黒線は使用しませんので、切断し絶縁処理をします。 純正のレギュレターに比べキットに入っていた12Vのレギュレターは大きいので、シート下には当然収まりません。 そこで涼しく邪魔にならない場所・・・という事で、フレーム前方にステーを増設して取り付けました。シート下もすっきりして、気持ち吸気効率が良くなったかと・・・。(^^)/
ヘッドライト用のACレギュレターを取り付けます。ジェネレーターか上がってきている白色の配線で黄色いチューブがまいてある配線にキットのACレギュレターの黄色線を割り込ませ、緑色の配線はアースに落とします。 この時、ヘッドライト用の純正レクチファイヤーがヘッドライト裏にテープで巻かれ隠れているので、忘れず取り外し、絶縁処理をしましょう。取り外さないと過電圧で電球がすぐ切れます。 今回はバッテリーレスにもするので、純正のバッテリーケースが入居者募集中になって空いているので、そこにバッテリーレスキットと一緒に収めることにしました。(*^^)v
ヘッドライト裏に純正のウィンカーリレーがありますので、交換です。
バッテリーレスキットもここに収めて、ACレギュレターとのルームシェアをさせます。(^^)/ ここなら、パーツがおかしくなってもすぐ交換出来ますしね。 忘れずにヘッドライト球など各電球を12Vの物に交換しておきます。(^^)/
一通り交換取り付けが済んだら、エンジンを始動して確認です。 問題なく作動してますし、出来れば12Vバッテリーを搭載した方が安定するとは思いますが、良好です。(*^^)v
費用
項目 | 数量 | 単価(円) | 金額(円) | 消費税 | 区分 |
---|---|---|---|---|---|
12Vキット | 1 | 9,000 | 9,000 | 課税 | |
バッテリーレスキット | 1 | 4,800 | 4,800 | 課税 | |
ヘッドライト球 | 1 | 2,400 | 2,400 | 課税 | |
ウィンカー球 | 4 | 190 | 760 | 課税 | |
テール球 | 1 | 220 | 220 | 課税 | |
メーター球 | 4 | 120 | 480 | 課税 | |
工賃 | 1 | 5,600 | 5,600 | 課税 |
課税-小計(①) | 23,260円 |
---|---|
消費税(②) | 1,860円 |
税込み-小計(③) | 0円 |
消費税 | 0円 |
非課税-小計(④) | 0円 |
値引き(⑤) | 0円 |
総額(消費税込)(①+②+③+④+⑤) | 25,120円 |
---|
対象車両情報
作業時間目安
50分
