2019/09/19 10:25:02 更新☆ホンダ シャリー タンデムステップ・タンデムバー取付 LAP 2☆ エムフィールド・東京都立川市ホンダ シャリー
ステップ廻りはクリアしたので、今度はタンデムバー廻りへ。 お客様にケーヨーD2でアルミパイプを買ってきてもらいました。
そしたら、長さを計算してカット。 機械を使って程よいRを付けて曲げてあげます。 長さを微調整して両端をプレスでつぶしてあげます。 そしたら穴をけてあげれば…。
ステーを介して、ハンドルバーにマウントしてあげればあっという間に完成☆ だったのですが…。 お子様がまだ小さく、一生懸命手を伸ばしてバーに手が届くといった感じで、乗車姿勢が不安定に…。 バイクに乗るのが嫌いになってしまったら困るので、もう一つ製作することに。

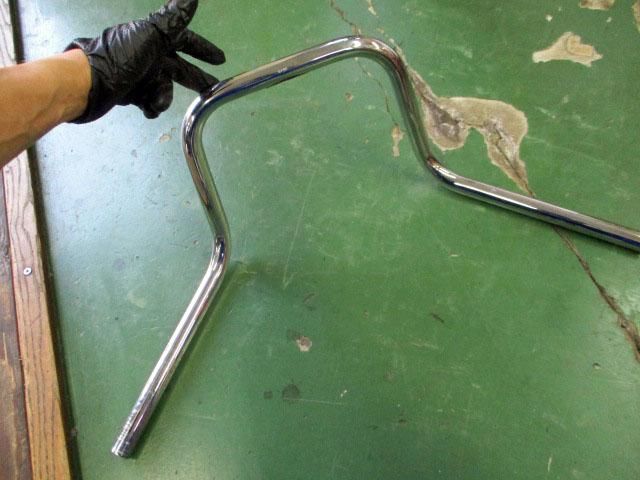

またまた工場の隅から見つけてきたハンドル。 これを再利用します。エコでしょ☆

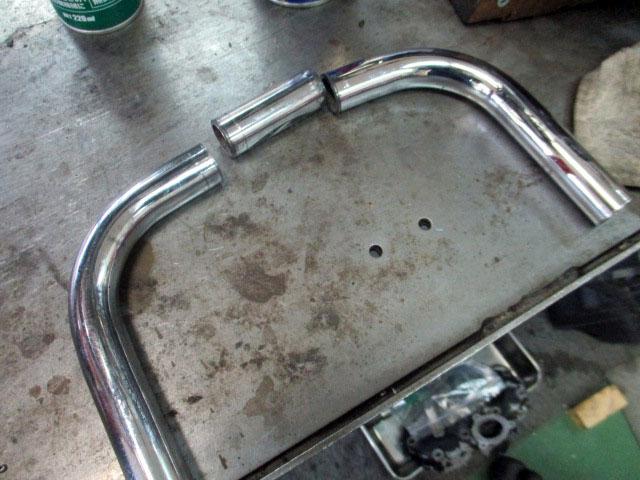

これを切り刻んで…
おいしい部分を使って、美味しいRを造って行きます。 パイプベンダーがあれば一瞬なんですが、貧乏ショップには高嶺の花なので 地道に進めます。

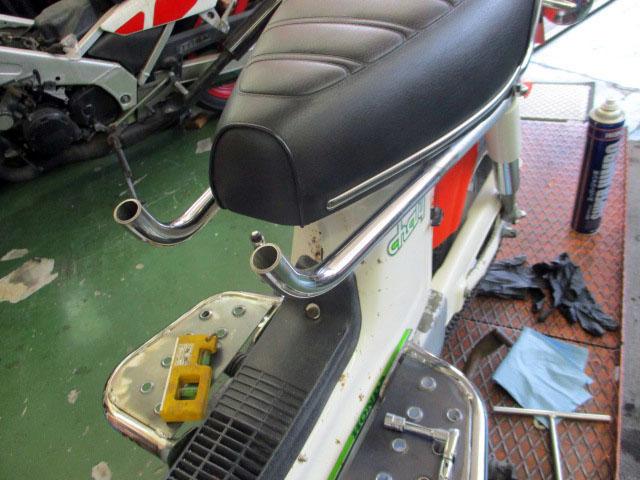

リアサスのアッパーマウント部分からパイプを伸ばしてあげて 枠組みを製作します。
そしたら掴む部分と合体。 でもこのままではしっかりとした取付が出来ないので
フレームにしっかりとマウントできるようにステーを造ります。 しっかりと採寸して、鉄板を切り出します。
フレーム側のステーはこんな感じに仕上がりました。
位置を確認しながら溶接してあげて、こんな感じに完成です☆
車体に取り付けるとこんな感じに☆
もちろん、シートの開閉も問題なし☆
パイプもシート下を通しているので、跨っても気にならない☆
先に造ったハンドル側のバーも残置。大きくなってきたらこちらも使えるしね。
跨ってもらうとこんな感じ。パパのニーグリップも効かせてあげれば安心でしょ。 ローパワーのシャリーだから出来るタンデムですね☆ もうちょっとつづく。
費用
項目 | 数量 | 単価(円) | 金額(円) | 消費税 | 区分 |
---|---|---|---|---|---|
タンデムバー一式 | 1 | 0 | 0 | 課税 | 部品 |
作業工賃 | 1 | 16,000 | 16,000 | 課税 | 加工 |
課税-小計(①) | 16,000円 |
---|---|
消費税(②) | 1,280円 |
税込み-小計(③) | 0円 |
消費税 | 0円 |
非課税-小計(④) | 0円 |
値引き(⑤) | 0円 |
総額(消費税込)(①+②+③+④+⑤) | 17,280円 |
---|
