2022/02/22 16:39:40 更新NEW GSX-S1000マルチバーUSB電源取付です！岩手県スズキ ＧＳＸ－Ｓ１０００
作業実施日 2021/10/13
マルチバーUSB電源を取り付ける為に外装を外して行きます！
毎度の事ですが、NEWモデルは勝手を覚えるまでは緊張緊張です(^^;)

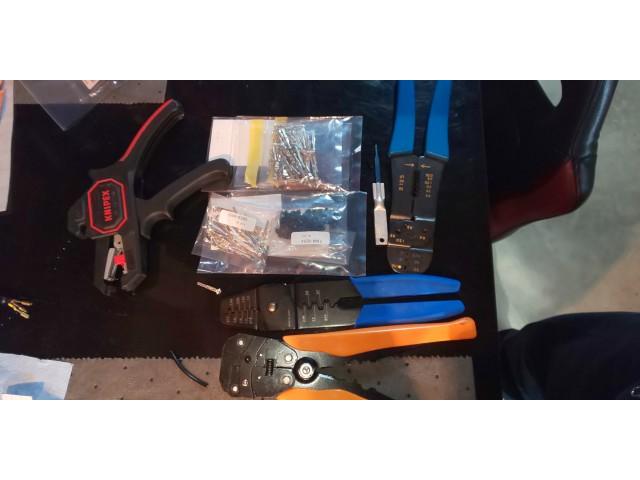

今回メインハーネスから防水カプラーの3Aのアクセサリー電源をみつけたので、そちらからスマートに電源取り出し致します！専用のギボシ端子が50個単位での販売だったので、二種類で100個購入致しました！(^^;)使い切る様に沢山販売したいと思います！(^▽^;)
防水端子を適切なサイズの配線にカシメます！×2
カプラーに差し込み必要な長さに合わせ、接続部分をずらしてからハンダで固定、収縮チューブ を被せます！
更に上からプロテクトメッシュ（サイズにもよりますが1000円以上）を被せ配線は完成です！結構しっかりコストと手間掛けてますよ！
テールサイドのカウルも外しメインハーネスに沿って目立たない自然な取り回しで納めます！
奥の黒いカプラーが電源取り出しです！後付け感ゼロでしかも防水です！
電源が来てるか確認して
完成です！(^^)/
費用
| 項目 | 数量 | 単価（円） | 金額（円） | 消費税 | 区分 |
|---|---|---|---|---|---|
| マルチバーUSB電源 | 1 | 4,800 | 4,800 | 課税 | |
| 取付工賃プロテクトメッシュや材料込（新車購入時） | 1 | 9,000 | 9,000 | 課税 |
| 課税-小計（①） | 13,800円 |
|---|---|
| 消費税（②） | 1,380円 |
| 税込み-小計（③） | 0円 |
| 消費税 | 0円 |
| 非課税-小計（④） | 0円 |
| 値引き（⑤） | 0円 |
| 総額（消費税込）（①+②+③+④+⑤） | 15,180円 |
|---|
対象車両情報
作業時間目安
8時間
